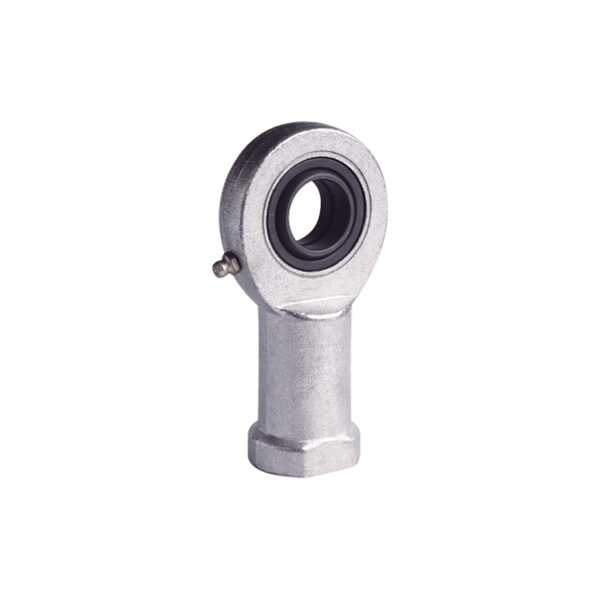

Teste a snodo con manutenzione richiesta SI-ES

Estremità a snodo di alta qualità con manutenzione richiesta SI-ES è offerto dal produttore cinese Dongzhou. Manutenzione richiesta teste a snodo femmina con struttura in acciaio su acciaio. Corpo in acciaio al carbonio con zincatura galvanica, costituito da uno snodo sferico radiale GE..E(S) ir GE..ES 2RS. Con funzione di grande capacità di carico, facilità di montaggio e smontaggio e semplificazione del meccanismo.

Invia richiesta

Descrizione del prodotto

La fabbrica di Dongzhou ha ottenuto ampi consensi per le sue estremità a snodo con manutenzione richiesta SI-ES, che sono molto ricercate sia nei mercati nazionali che internazionali, negli Stati Uniti, in Europa, nel Medio Oriente, nel sud-est asiatico e oltre. In qualità di grossista leader, forniamo questi prodotti a livello globale, garantendo una disponibilità continua per i clienti in tutto il mondo. Inoltre, la nostra competenza si estende alla personalizzazione di prodotti non standard; possiamo progettarli e produrli esattamente secondo i campioni forniti o i disegni dettagliati, soddisfacendo le esigenze più specifiche dei nostri clienti.

Parte n.	Dimensioni														Valutazioni del carico		Peso
	d	d₃ 6H	B	C₁	L₃ min	W	d₂	h₁	L₄	L₅	d₄	d₅	d_k	a ≈	din.C	stat. C₀	Kg ≈
SI 6 E*	6	M6X1.0	6	4.4	11	11	21	30	40.5	5	10	13	10	13	3.40	8.15	0.021
SI 8 E*	8	M8X1.25	8	6.0	15	14	24	36	48	5	12.5	16	13	15	5.50	12.9	0.039
SI 10 E*	10	M10X1,5	9	7.0	20	17	29	43	57.5	6.5	15	19	16	12	8.15	17.6	0.061
SI 12 E*	12	M12X1,75	10	8.0	23	19	34	50	67	6.5	17.5	22	18	11	10.8	24.5	0.096
SI 15 ES	15	M14X2.0	12	10	30	22	40	61	81	8	21	26	22	8	17.0	36.0	0.180
SI 17 ES	17	M16X2.0	14	11	34	27	46	67	90	10	24	30	25	10	21.2	45.0	0.220
SÌ 20 È	20	M20X1,5	16	13	40	32	53	77	103.5	10	27.5	35	29	9	30.0	60.0	0.350
SI 25 ES	25	M24X2.0	20	17	48	36	64	94	126	12	33.5	42	35.5	7	48.0	83.0	0.640
SI 30 ES	30	M30X2.0	22	19	56	41	73	110	146.5	15	40	50	40.7	6	62.0	110	0.930
SI 35 ES	35	M36X3.0	25	21	60	50	82	125	166	15	47	58	47	6	80.0	146	1.30
SI 40 ES	40	M39X3.0	28	23	65	55	92	142	188	18	52	65	53	7	100	180	2.00
SI 45 ES	45	M42X3.0	32	27	65	60	102	145	196	20	58	70	60	7	127	240	2.50
SI 50 ES	50	M45X3.0	35	30	68	65	112	160	216	20	62	75	66	6	156	290	3.50
SI 60ES	60	M52X3.0	44	38	70	75	135	175	242.5	20	70	88	80	6	245	450	5.50
SI 70 ES	70	M56X4.0	49	42	80	85	160	200	280	20	80	98	92	6	315	610	8.60
SI 80 ES	80	M64X4.0	55	47	85	100	180	230	320	25	95	110	105	6	400	750	12.0

- È composto da uno snodo sferico radiale GE..E(S)o GE..ES 2RS e corpo stelo.

- Corpo stelo SI..ES con foro di lubrificazione o ingrassatore.

- Per cuscinetti d≥15 disponibile anche SI..ES 2RS, ad es. SI20ES2RS.

- Il foro di lubrificazione o l'ingrassatore non sono disponibili per le dimensioni contrassegnate. - Per la filettatura sinistra, aggiungere il suffisso "L", ad esempio SIL 20ES.

- Tutti con parte forgiata.

- Corpo: acciaio al carbonio medio 45, zincatura; Anello interno e sfera in acciaio: entrambi i cuscinetti in acciaio GCr15.
