Manutenzione richiesta Teste snodo PHS

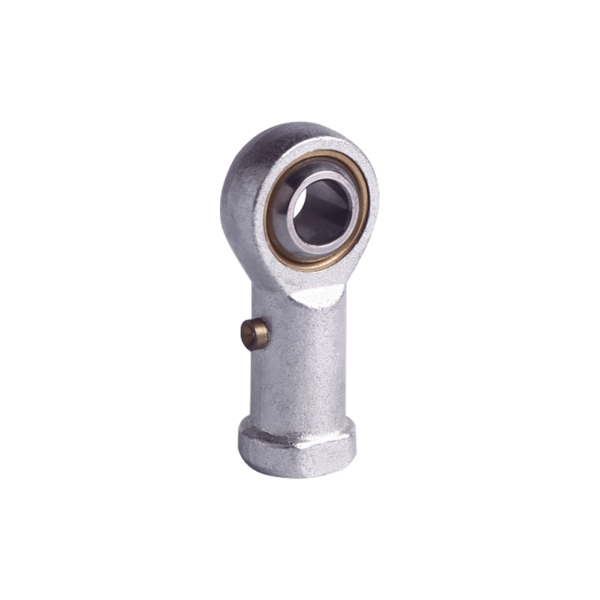

Estremità a snodo con manutenzione richiesta PHS della fabbrica di Dongzhou è la nostra gamma di 3 pezzi di estremità a snodo femmina con necessità di manutenzione. Lubrificato tramite un nipplo o un foro nel corpo, adatto per carichi d'urto elevati e applicazioni con carichi meccanici da medi a pesanti che richiedono basso attrito. Secondo la norma DIN 12240-4.

Invia richiesta

Descrizione del prodotto

Ningbo Dongzhou Transmission Co., ltd è ben attrezzata con oltre 300 tutti i tipi di lavorazioni meccaniche di precisione attrezzature e strumenti di prova professionali. Ningbo Dongzhou Transmission Co., ltd è il principale produttore di Manutenzione richiesta di teste a snodo PHS e manutenzione richiesta ai fornitori di teste a snodo PHS specializzati nella produzione pezzi di ricambio meccanici, parti di macchine agricole e ricambi auto come forcelle, bulloni, clip, teste a snodo, sferiche radiali Cuscinetto liscio, giunti sferici e così via. I prodotti non standard possono essere progettati e messi in produzione secondo i campioni o disegni di conseguenza. Prodotto in fabbrica Manutenzione richiesta Le teste a snodo PHS sono ben accolte sia a casa che mercati esteri come USA, Europa, Medio Oriente, Sud-Est asiatico, ecc. Vendiamo anche questi prodotti all'ingrosso in tutto il mondo.

Parte n.	Dimensioni															Valutazioni del carico		Peso
	d	d₃ 6H	B	C₁	W	L₃ min	d₂	L₄	h₁	L₅	d₄	d₅	d_k	d₁	a ≈	persona C	stat. C₀	Kg≈
PHS 5	5	M5X0.8	8	6	9	10	16	35	27	4	8.5	11	11.11	7.70	13	3.25	5.70	0.016
PHS 6	6	M6X1.0	9	6.75	11	12	18	39	30	5	10.0	13	12.70	8.96	13	4.30	7.20	0.022
PHS 8	8	M8X1.25	12	9	14	16	22	47	36	5	12.5	16	15.875	10.4	14	7.20	11.6	0.047
PHS 10	10	M10X1,5	14	10.5	17	20	26	56	43	6.5	15.0	19	19.05	12.9	13	10.0	14.5	0.077
PHS 10 FG	10	M10X1,25	14	10.5	17	20	26	56	43	6.5	15.0	19	19.05	12.9	13	10.0	14.5	0.077
PHS 12	12	M12X1,75	16	12	19	22	30	65	50	6.5	17.5	22	22.225	15.4	13	13.4	17.0	0.10
PHS 12 FG	12	M12X1,25	16	12	19	22	30	65	50	6.5	17.5	22	22.225	15.4	13	13.4	17.0	0.10
PHS 14	14	M14X2.0	19	13.5	22	25	34	74	57	8	20.0	25	25.40	16.9	16	17.0	24.0	0.16
PHS 14 FG	14	M14X1,5	19	13.5	22	25	34	74	57	8	20.0	25	25.40	16.9	16	17.0	24.0	0.16
PHS 16	16	M16X2.0	21	15	24	28	40	84	64	8	22.0	27	28.575	19.4	15	21.6	28.5	0.22
PHS 16 FG	16	M16X1,5	21	15	24	28	40	84	64	8	22.0	27	28.575	19.4	15	21.6	28.5	0.22
PHS 18	18	M18X2,5	23	16.5	27	32	44	93	71	10	25.0	31	31.75	21.9	15	26.0	42.5	0.32
PHS 18 FG	18	M18X1,5	23	16.5	27	32	44	93	71	10	25.0	31	31.75	21.9	15	26.0	42.5	0.32
PHS 20	20	M20X2,5	25	18	30	33	50	102	77	10	27.5	34	34.925	24.4	14	31.5	42.5	0.42
PHS 20 FG	20	M20X1,5	25	18	30	33	50	102	77	10	27.5	34	34.925	24.4	14	31.5	42.5	0.42
PHS 22 FG	22	M22X1,5	28	20	32	37	54	111	84	12	30.0	38	38.10	25.8	15	38.0	57.0	0.54
PHS 25 FG	25	M24X2.0	31	22	36	42	60	124	94	12	33.5	42	42.85	29.6	15	47.5	68.0	0.73
PHS 28 FG	28	M27X2.0	35	24	41	48	66	136	103	14	37.0	46	47.60	32.3	15	58.0	75.0	0.98
PHS 30 FG	30	M30X2.0	37	25	41	51	70	145	110	15	40.0	50	50.80	34.8	17	64.0	88.0	1.10

- La corsa esterna è rivestita con un rivestimento in ottone.

- Corpo stelo con foro di lubrificazione o ingrassatore.

- Per la filettatura sinistra, aggiungere il suffisso "L", ad esempioPHSL 8.

- Per la filettatura a passo fine, aggiungere il suffisso "FG", ad es. PHS8FG.

- Generale con parte forgiata, anche la parte girevole è facoltativa.

Materiali e trattamenti superficiali:

- Corpo: acciaio al carbonio medio 45, zincatura; Sfera in acciaio: acciaio per cuscinetti GCr15 senza cromatura; Anello interno: rame H62.

- Corpo: acciaio inossidabile 304, acciaio inossidabile 303 o acciaio inossidabile 316 opzionale con passivazione superficiale.

Acciaio tutte le alternative: acciaio per cuscinetti GCr15 con cromatura dura o anello interno in acciaio inossidabile 440C. alternativa acciaio a basso tenore di carbonio 20 o acciaio inossidabile 304.
