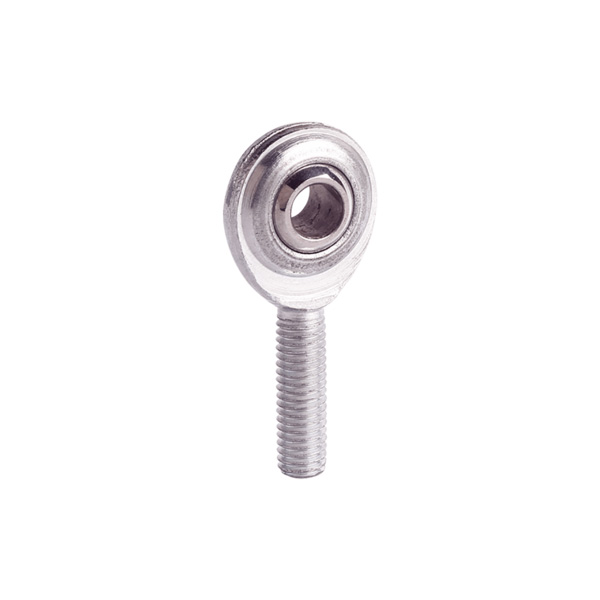

Dongzhou è un produttore e fornitore professionale di estremità a snodo SA-PK esenti da manutenzione in Cina. Estremità a snodo maschio esenti da manutenzione con corpo pressato attorno all'anello interno, con struttura in acciaio e materiale composito PTFE. Con ampia capacità di carico, facilità di montaggio e smontaggio e semplificazione del meccanismo.
Le teste a snodo esenti da manutenzione della serie SA-PK sono progettate per non richiedere manutenzione, riducendo la necessità di lubrificazione e manutenzione regolari, riducendo i costi e i tempi di manutenzione. Ed è realizzato con materiali di alta qualità, ha un'elevata resistenza all'usura e può funzionare stabilmente per lungo tempo in ambienti di lavoro difficili.
Parte n. |
Dimensioni |
Valutazioni del carico |
Peso |
|||||||||
|
d |
d3 6g |
B |
C1 |
d2 |
h1 |
l4 |
L3 mm |
a ≈ |
persona C |
stat. C0 |
Kg ≈ |
SA5 PK |
5 |
M5X0.8 |
8 |
6 |
19 |
33 |
42.5 |
20 |
12 |
5.70 |
6.00 |
0.014 |
SA6 PK |
6 |
M6X1.0 |
9 |
6.7 |
21 |
36 |
46.5 |
22 |
11 |
7.20 |
7.65 |
0.020 |
SA8 PK |
8 |
M8X1,25 |
12 |
9 |
25 |
42 |
54.5 |
25 |
12 |
11.6 |
12.9 |
0.038 |
SA10PK |
10 |
M10X1,5 |
14 |
11 |
29 |
48 |
62.5 |
29 |
12 |
14.5 |
18.0 |
0.055 |
SA12 PZ |
12 |
M12X1,75 |
16 |
12 |
33 |
54 |
70.5 |
33 |
13 |
17.0 |
24.0 |
0.085 |
SA14 PK |
14 |
M14X2.0 |
19 |
14 |
37 |
60 |
78.5 |
36 |
14 |
24.0 |
31.0 |
0.140 |
SA16 PK |
16 |
M16X2.0 |
21 |
15 |
43 |
66 |
87.5 |
40 |
14 |
28.5 |
39.0 |
0.210 |
SA18 PK |
18 |
M18X2,5 |
23 |
17 |
47 |
72 |
95.5 |
44 |
14 |
42.5 |
47.5 |
0.280 |
SA18 PKFG |
18 |
M18X1,5 |
23 |
17 |
47 |
72 |
95.5 |
44 |
14 |
42.5 |
47.5 |
0.280 |
SA20 PZ |
20 |
M20X2,5 |
25 |
18 |
51 |
78 |
103.5 |
47 |
14 |
42.5 |
57.0 |
0.380 |
SA20 PKFG |
20 |
M20X1,5 |
25 |
18 |
51 |
78 |
103.5 |
47 |
14 |
42.5 |
57.0 |
0.380 |
SA22PKFG |
22 |
M22X1,5 |
28 |
20 |
55 |
84 |
111.5 |
50 |
15 |
57.0 |
68.0 |
0.480 |
SA25 PKFG |
25 |
M24X2.0 |
31 |
22 |
61 |
94 |
124.5 |
57 |
15 |
68.0 |
85.0 |
0.640 |
- Corpo dello stelo pressato attorno all'anello interno.
- Asta esterna rivestita in materiale composito PTFE.
- Per la filettatura sinistra, aggiungere il suffisso "L", ad es. SAL 8PZ.
- Per la filettatura a passo fine, aggiungere il suffisso "FG", ad esempio SA8 PKFG.
- Generale con parte forgiata, anche la parte girevole è opzionale.
Materiali e trattamenti superficiali:
- Corpo: acciaio al carbonio medio 45, zincatura; Sfera in acciaio: acciaio per cuscinetti GCr15 senza cromatura; con PTFE;
- Corpo: acciaio inossidabile 304, acciaio inossidabile 303 o acciaio inossidabile 316 opzionale con passivazione superficiale.
Sfera in acciaio: acciaio per cuscinetti alternativo GCr15 con cromatura dura o acciaio inossidabile 440C.
