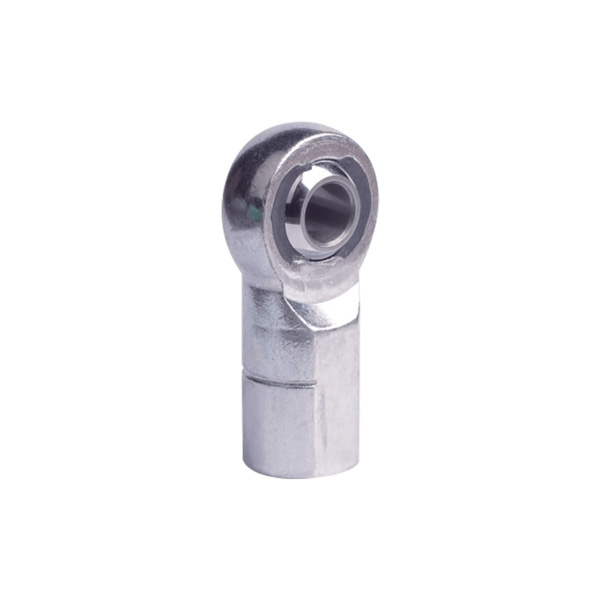

Estremità asta di iniezione ad alto carico PMXF
Terminali a snodo ad iniezione ad alto carico della serie Nylon PMXF con gamma standard di autolubrificazione in 3 pezzi. Adatto per applicazioni industriali/meccaniche da leggere a medie/pesanti, macchine edili, macchine agricole, veicoli ricreativi, attrezzature di precisione, movimento lineare
Invia richiesta
Descrizione del prodotto
|
Parte n. |
Dimensioni |
Peso |
||||||||||
|
|
N Filo 6H |
A ±0,4 |
D ±0,25 |
E ±0,25 |
C +1,50 -0,75 |
F +0,05 -0,25 |
T ±0,12 |
W ±0,12 |
B +0,065 -0,012 |
a° Disallineamento ANGOLO |
GIORNATA DI DANZA RIF |
Kg ≈ |
|
PMXF5 |
M5x0,8 |
27.00 |
16.00 |
11.00 |
14.00 |
9.00 |
6.25 |
8.00 |
5.00 |
14° |
11.10 |
0.019 |
|
PMXF6 |
M6X1.0 |
30.00 |
19.00 |
13.00 |
14.00 |
11.00 |
7.00 |
9.00 |
6.00 |
13° |
12.70 |
0.029 |
|
PMXF8 |
M8x1,25 |
36.00 |
22.25 |
16.00 |
17.00 |
14.00 |
8.75 |
12.00 |
8.00 |
18° |
15.88 |
0.051 |
|
PMXF10 |
M10x1,5 |
43.00 |
27.00 |
19.00 |
21.00 |
17.00 |
10.50 |
14.00 |
10.00 |
17° |
19.05 |
0.086 |
|
PMXF12 |
M12x1,75 |
50.00 |
30.00 |
22.00 |
24.00 |
19.00 |
12.00 |
16.00 |
12.00 |
17° |
22.23 |
0.124 |
|
PMXF14 |
M14x2.0 |
57.00 |
34.75 |
25.00 |
27.00 |
22.00 |
13.50 |
19.00 |
14.00 |
21° |
25.40 |
0.184 |
|
PMXF16 |
M16x2.0 |
64.00 |
38.00 |
27.00 |
33.00 |
22.00 |
14.25 |
21.00 |
16.00 |
23° |
28.58 |
0.223 |
|
PMXF20 |
M20x1,5 |
77.00 |
46.00 |
34.00 |
40.00 |
30.00 |
18.00 |
25.00 |
20.00 |
20° |
34.93 |
0.436 |
Materiali e trattamenti superficiali:
- Corpo: acciaio legato 35CrMo con trattamento termico. Acciaio inossidabile alternativo con passivazione superficiale.
- Sfera in acciaio: acciaio per cuscinetti GCr15 con cromatura dura. Acciaio inossidabile alternativo 440C.
- Gara: nylon.
- Per la filettatura sinistra, aggiungere il suffisso "L", ad esempio PMXFL 8.
Ningbo Dongzhou Transmission Co., ltd è ben attrezzata con oltre 300 tutti i tipi di apparecchiature per la lavorazione di precisione e strumenti di prova professionali. Ningbo Dongzhou Transmission Co., ltd è leader nella produzione di estremità per aste di iniezione ad alto carico PMXF e fornitori di estremità per aste di iniezione ad alto carico PMXF specializzati nella produzione di pezzi di ricambio meccanici, parti di macchine agricole e ricambi auto come forcelle, bulloni, clip, estremità aste, radiali Cuscinetti sferici, giunti sferici e così via. I prodotti non standard possono essere progettati e messi in produzione di conseguenza secondo campioni o disegni. Le estremità delle aste di iniezione ad alto carico PMXF prodotte in fabbrica sono ben accolte sia nei mercati nazionali che all'estero come Stati Uniti, Europa, Medio Oriente, Sud-est asiatico, ecc. Inoltre commercializziamo questi prodotti all'ingrosso in tutto il mondo.
Tag caldi: Estremità per aste di iniezione ad alto carico PMXF, Cina, produttore, fornitore, fabbrica, personalizzato, in magazzino
