Estremità snodo richieste per manutenzione CF

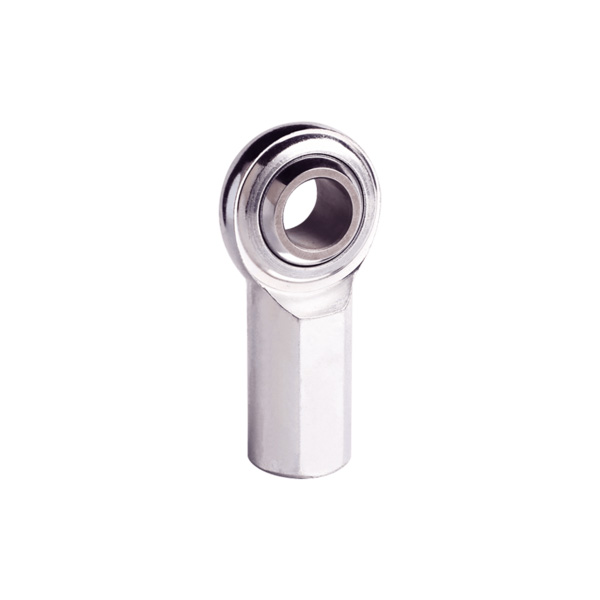

Dongzhou è un produttore e fornitore professionale di estremità a snodo richieste per manutenzione CF in Cina. Manutenzione richiesta Estremità stelo femmina con corpo pressato attorno all'anello interno. Il foro di lubrificazione o l'ingrassatore sono disponibili per le dimensioni superiori a CF5. Dimensioni in pollici e popolari nel mercato statunitense con grande capacità di carico e semplificazione del meccanismo.
Invia richiesta
Descrizione del prodotto
|
Parte n |
Dimensioni |
Valutazioni del carico |
Peso |
||||||||||
|
|
d |
B |
C1 |
h1 |
d2 |
d5 |
W |
dk |
L3 min |
d3 2B |
a ≈
|
|
Kg ≈
|
|
CF3* |
0.1900 |
0.312 |
0.234 |
1.062 |
0.625 |
0.406 |
0.312 |
0.437 |
0.500 |
10-32 |
10 |
9.247 |
0.018 |
|
CF4* |
0.2500 |
0.375 |
0.250 |
1.312 |
0.750 |
0.469 |
0.375 |
0.500 |
0.687 |
1/4-28 |
13.5 |
14.269 |
0.023 |
|
CF5* |
0.3125 |
0.437 |
0.312 |
1.375 |
0.875 |
0.500 |
0.437 |
0.625 |
0.687 |
16/5-24 |
11 |
17.009 |
0.036 |
|
CF6 |
0.3750 |
0.500 |
0.359 |
1.625 |
1.000 |
0.687 |
0.562 |
0.719 |
0.812 |
3/8-24 |
11 |
22.627 |
0.059 |
|
CF7 |
0.4375 |
0.562 |
0.406 |
1.812 |
1.125 |
0.750 |
0.625 |
0.812 |
0.937 |
16-20/7 |
10.5 |
28.400 |
0.082 |
|
CF8 |
0.5000 |
0.625 |
0.453 |
2.125 |
1.312 |
0.875 |
0.750 |
0.937 |
1.062 |
1/2-20 |
10 |
40.459 |
0.132 |
|
CF10 |
0.6250 |
0.750 |
0.484 |
2.500 |
1.500 |
1.000 |
0.875 |
1.125 |
1.375 |
8/5-18 |
13 |
43.203 |
0.195 |
|
CF12 |
0.7500 |
0.875 |
0.593 |
2.875 |
1.750 |
1.125 |
1.000 |
1.312 |
1.562 |
3/4-16 |
12 |
63.193 |
0.295 |
- Il corpo dello stelo è premuto attorno all'anello interno.
- Il foro di lubrificazione o l'ingrassatore non sono disponibili per le misure contrassegnate con “*”. Quando è necessario l'ingrassatore per altre dimensioni, utilizzare la sigla CF..C.
- In caso di montaggio con asta aggiungere il suffisso “s”, es.CF 8S.
- I coefficienti di carico si applicano solo alle estremità dello snodo senza ingrassatore.
- Per la filettatura sinistra, aggiungere il suffisso "L", ad esempio CFL 8.
- Tutti con parte girevole.
Materiali e trattamenti superficiali:
- Corpo: acciaio al carbonio medio 45, zincatura; sfera in acciaio: acciaio per cuscinetti con cromatura dura.
- Corpo: acciaio inossidabile 304, acciaio inossidabile 303 o acciaio inossidabile 316 è opzionale con passivazione superficiale.
sfera in acciaio: acciaio inossidabile alternativo 440C.
Ningbo Dongzhou Transmission Co., ltd è ben attrezzata con oltre 300 tutti i tipi di apparecchiature per la lavorazione di precisione e strumenti di prova professionali. Ningbo Dongzhou Transmission Co., ltd è leader nella produzione di teste a snodo con manutenzione CF e fornitori di estremità a snodo con manutenzione CF specializzati nella produzione di pezzi di ricambio meccanici, parti di macchine agricole e ricambi auto come forcelle, bulloni, fermagli, teste a snodo, parti sferiche radiali Cuscinetti, giunti sferici e così via. I prodotti non standard possono essere progettati e messi in produzione di conseguenza secondo campioni o disegni. Le estremità a snodo per manutenzione CF prodotte in fabbrica sono ben accolte sia nei mercati nazionali che all'estero come Stati Uniti, Europa, Medio Oriente, Sud-est asiatico, ecc. Inoltre commercializziamo questi prodotti all'ingrosso in tutto il mondo.
