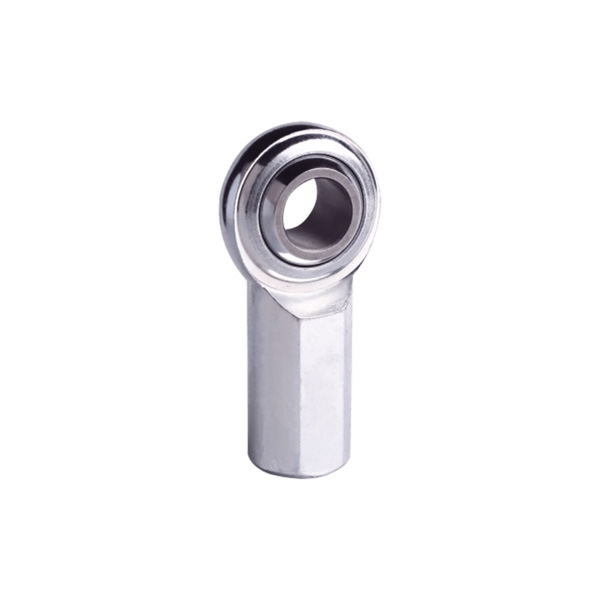

Teste a snodo esenti da manutenzione CF..T

Le teste a snodo CF..T di alta qualità esenti da manutenzione sono offerte dal produttore cinese Dongzhou. Estremità stelo esente da manutenzione con corpo tornito pressato attorno all'anello interno, con superficie di scorrimento in materiale composito PTFE. Può essere assemblato con l'asta come richiesto. Dimensioni in pollici con grande capacità di carico e semplificazione del meccanismo.

Invia richiesta

Descrizione del prodotto

Ningbo Dongzhou Transmission Co., ltd è ben attrezzata con oltre 300 tutti i tipi di apparecchiature per la lavorazione di precisione e strumenti di prova professionali. Ningbo Dongzhou Transmission Co., ltd è leader nella produzione di estremità a snodo esenti da manutenzione CF..T e di estremità a snodo esenti da manutenzione CF..T specializzati nella produzione di pezzi di ricambio meccanici, parti di macchine agricole e ricambi auto come forcelle, bulloni, Clip, estremità dell'asta, cuscinetto normale sferico radiale, giunti sferici e così via. I prodotti non standard possono essere progettati e messi in produzione di conseguenza secondo campioni o disegni. Le estremità a snodo CF..T esenti da manutenzione prodotte in fabbrica sono ben accolte sia nei mercati nazionali che all'estero come Stati Uniti, Europa, Medio Oriente, Sud-est asiatico, ecc. Inoltre commercializziamo questi prodotti all'ingrosso in tutto il mondo.

Parte n.	Dimensioni											Valutazioni del carico	Peso
	d	B	C₁	h₁	d₂	d₅	W	d_k	l₃ min	d₃ 2B	a ≈		Kg ≈
CF5T	0.3125	0.437	0.312	1.375	0.875	0.500	0.437	0.625	0.687	16/5-24	11	28.693	0.036
CF6T	0.3750	0.500	0.359	1.625	1.000	0.687	0.562	0.719	0.812	3/8-24	11	38.371	0.059
CF7T	0.4375	0.562	0.406	1.812	1.125	0.750	0.625	0.812	0.937	16-20/7	10.5	41.676	0.082
CF8T	0.5000	0.625	0.453	2.125	1.312	0.875	0.750	0.937	1.062	1/2-20	10	67.299	0.132
CF10T	0.6250	0.750	0.484	2.500	1.500	1.000	0.875	1.125	1.375	8/5-18	13	75.271	0.195
CF12T	0.7500	0.875	0.593	2.875	1.750	1.125	1.000	1.312	1.562	3/4-16	12	113.642	0.295

- Il corpo dello stelo è premuto attorno all'anello interno.

- La pista esterna è rivestita in materiale composito PTFE.

- In caso di montaggio con asta, aggiungere il suffisso "S", ad es. CF8TS.

- Per la filettatura sinistra, aggiungere il suffisso "L", ad es. CFL8T.

- Tutti con parte girevole.

Materiali e trattamenti superficiali:

- Corpo: acciaio al carbonio medio 45, zincatura; sfera in acciaio: acciaio per cuscinetti con cromatura dura; con materiale composito PTFE.

- Corpo: acciaio inossidabile 304, acciaio inossidabile 303 o acciaio inossidabile 316 è opzionale con passivazione superficiale. Sfera d'acciaio: acciaio inossidabile alternativo 440C.
