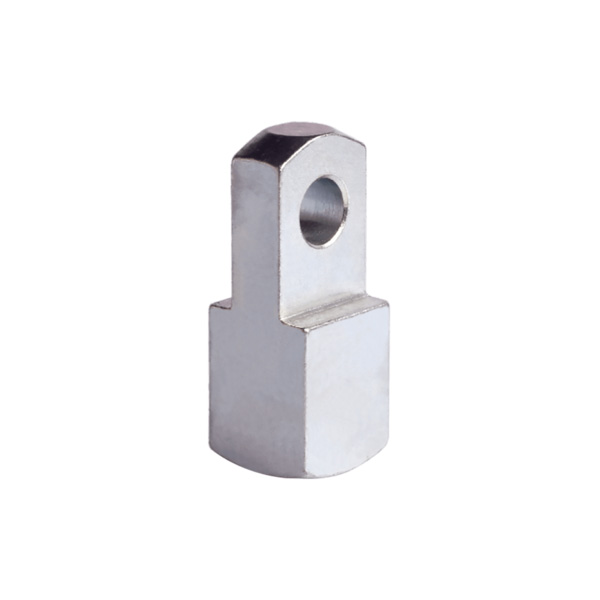

Occhielli a snodo per molla a gas
Gli occhielli a snodo della serie FE sono applicabili alla molla a gas e ai cilindri pneumatici. Può essere assemblato con cerniera maschio per snodi a cerniera DIN71752. Se sei interessato ai prodotti Knuckle Eyes per molle a gas, contattaci. Seguiamo la qualità del riposo certi che il prezzo della coscienza, servizio dedicato.
Invia richiesta
Descrizione del prodotto
Ningbo Dongzhou Transmission Co., ltd è ben attrezzata con oltre 300 tutti i tipi di apparecchiature per la lavorazione di precisione e strumenti di prova professionali. Ningbo Dongzhou Transmission Co., ltd è leader nella produzione di occhielli a snodo per molle a gas e fornitori di occhielli a snodo per molle a gas specializzati nella produzione di pezzi di ricambio meccanici, parti di macchine agricole e ricambi auto come forcelle, bulloni, clip, estremità sferiche, parti sferiche radiali Cuscinetti, giunti sferici e così via. I prodotti non standard possono essere progettati e messi in produzione di conseguenza secondo campioni o disegni. Gli occhielli Knuckle Eyes per molle a gas prodotti in fabbrica sono ben accolti sia nei mercati nazionali che esteri come Stati Uniti, Europa, Medio Oriente, Sud-Est asiatico, ecc. Inoltre commercializziamo questi prodotti all'ingrosso in tutto il mondo.
|
Parte n. |
Dimensioni (mm) |
Peso (chilogrammi) |
|||||||||||
|
|
d1 H9 |
g ±0,5 |
a1 h11 |
a2 h11 |
b -0,2 |
d2 Filettatura normale Filettatura a passo fine |
f ±0,2 |
l1 ±0,5 |
l2 ±0,3 |
l3 |
l4 ±0,2 |
Kg≈ |
|
|
FE4X8 |
4 |
6 |
8 |
8 |
4 |
M4X0.7 |
|
0.5 |
21 |
16 |
6 |
10.0 |
0.006 |
|
FE 5X10 |
5 |
7.5 |
10 |
10 |
5 |
M5X0.8 |
|
0.5 |
26 |
20 |
8 |
12.5 |
0.012 |
|
FE6X12 |
6 |
9 |
12 |
12 |
6 |
M6X1 |
|
0.5 |
31 |
24 |
11 |
15.0 |
0.021 |
|
FE8X16 |
8 |
12 |
16 |
16 |
8 |
M8X1.25 |
|
0.5 |
42 |
32 |
14 |
20.0 |
0.051 |
|
FE 8X16 FG |
8 |
12 |
16 |
16 |
8 |
|
M8X1 |
0.5 |
42 |
32 |
14 |
20.0 |
0.051 |
|
FE10X20 |
10 |
15 |
20 |
20 |
10 |
M10X1,5 |
|
0.5 |
52 |
40 |
18 |
25.0 |
0.098 |
|
FE 10X20 FG |
10 |
15 |
20 |
20 |
10 |
|
M10X1,25 |
0.5 |
52 |
40 |
18 |
25.0 |
0.098 |
|
FE 12X24 |
12 |
18 |
24 |
24 |
12 |
M12X1,75 |
|
0.5 |
62 |
48 |
22 |
30.0 |
0.168 |
|
FE 12X24 FG |
12 |
18 |
24 |
24 |
12 |
|
M12X1,25 |
0.5 |
62 |
48 |
22 |
30.0 |
0.167 |
|
FE 14X28 |
14 |
21 |
27 |
27 |
14 |
M14X2 |
|
1.0 |
72 |
56 |
25 |
35.0 |
0.247 |
|
FE 14X28 FG |
14 |
21 |
27 |
27 |
14 |
|
M14X1,5 |
1.0 |
72 |
56 |
25 |
35.0 |
0.245 |
|
FE 16X32 |
16 |
24 |
32 |
32 |
16 |
M16X2 |
|
1.0 |
83 |
64 |
30 |
40.0 |
0.397 |
|
FE 16X32 FG |
16 |
24 |
32 |
32 |
16 |
|
M16X1,5 |
1.0 |
83 |
64 |
30 |
40.0 |
0.395 |
|
FE20X40 |
20 |
30 |
40 |
40 |
20 |
M20X2,5 |
|
1.0 |
105 |
80 |
38 |
50.0 |
0.783 |
|
FE 20X40 FG |
20 |
30 |
40 |
40 |
20 |
|
M20X1,5 |
1.0 |
105 |
80 |
38 |
50.0 |
0.776 |
Codice della filettatura: filettatura a passo fine – FG, filettatura sinistrorsa – LH, filettatura a passo fine e sinistrorsa – FGLH.
Materiali e trattamenti superficiali:
1) Acciaio a basso tenore di carbonio Q235A; Rivestito con olio antiruggine, zincatura o nichelatura.
2) Acciaio inossidabile alternativo 304, acciaio inossidabile 303, acciaio inossidabile 316; Passivazione superficiale.
3) Alluminio alternativo 6061; Pulizia superficiale o finitura anodizzata.
4) Acciaio alternativo al carbonio medio 45; Rivestito con olio antiruggine, zincatura o nichelatura.
