Snodi sferici radiali: la soluzione di cuscinetti autoallineanti per applicazioni pesanti

In molti sistemi meccanici, gli alberi e i componenti di collegamento non funzionano sempre in perfetto allineamento. Piccoli errori di installazione, deformazioni strutturali o variazioni dei carichi possono creare ulteriore stress sui cuscinetti ordinari.

Questo è doveSnodi sferici radialidiventare prezioso. A differenza dei cuscinetti volventi convenzionali che si basano su sfere o rulli, i cuscinetti sferici utilizzano una struttura di contatto strisciante che consente il movimento angolare supportando allo stesso tempo i carichi radiali.

Dai macchinari edili e ai sistemi automobilistici alle apparecchiature industriali e ai dispositivi di automazione, questi cuscinetti aiutano a migliorare la flessibilità meccanica, ridurre la concentrazione delle sollecitazioni e mantenere un funzionamento stabile in condizioni difficili.

Cosa sono gli snodi sferici radiali?

Un cuscinetto a strisciamento sferico radiale è un tipo di cuscinetto a strisciamento progettato principalmente per supportare carichi radiali consentendo al tempo stesso il movimento rotatorio e il disallineamento angolare tra i componenti collegati.

La struttura di base è solitamente composta da:

Un anello esterno con una superficie interna sferica

Un anello interno con una superficie esterna sferica

Una superficie di contatto scorrevole tra i due anelli

Il design sferico consente all'anello interno di inclinarsi all'interno dell'anello esterno, rendendo il cuscinetto adatto per applicazioni in cui possono verificarsi cambiamenti di allineamento.

Come funzionano gli snodi sferici?

A differenza dei cuscinetti a sfere, gli snodi sferici non utilizzano elementi volventi.

Il loro funzionamento dipende dal movimento di scorrimento tra due superfici curve.

Quando l'albero si muove:

L'anello interno ruota o si inclina all'interno dell'anello esterno.

La superficie di contatto sferica distribuisce il carico.

Il cuscinetto compensa il disallineamento angolare.

Questo design garantisce un movimento fluido anche quando i componenti collegati non sono perfettamente allineati.

Perché gli snodi sferici radiali sono diversi dai cuscinetti tradizionali?

I cuscinetti volventi tradizionali sono eccellenti per la rotazione ad alta velocità, ma presentano limitazioni quando si tratta di:

Disallineamento

Movimento oscillante

Carichi d'urto pesanti

Spazio di installazione limitato

Gli snodi sferici sono progettati per situazioni in cui la flessibilità e la capacità di carico sono più importanti della velocità di rotazione estremamente elevata.

Perché gli snodi sferici non necessitano sempre di elementi volventi?

Molte persone associano i cuscinetti a sfere o rulli in acciaio. Tuttavia, i cuscinetti radenti esistono da molto più tempo dei moderni cuscinetti volventi.

Il motivo per cui gli snodi sferici continuano ad essere ampiamente utilizzati oggi è semplice:

In alcune applicazioni, lo scorrimento controllato è più affidabile del rotolamento.

Per esempio:

Cilindri idraulici

Sistemi di sospensione

Giunti per macchine edili

Questi sistemi spesso subiscono movimenti oscillatori ripetuti anziché rotazioni continue. Gli elementi volventi potrebbero non essere sempre la soluzione migliore perché l'angolo di movimento è limitato e i carichi possono essere molto elevati.

Principali tipi di snodi sferici radiali

1. Snodi sferici acciaio su acciaio

Questo design tradizionale utilizza superfici di contatto in acciaio.

Vantaggi:

Elevata capacità di carico

Adatto per applicazioni gravose

Può sopportare carichi d'urto

Applicazioni tipiche:

Macchine edili

Attrezzature agricole

Meccanismi industriali

Tuttavia, di solito è necessaria una lubrificazione regolare.

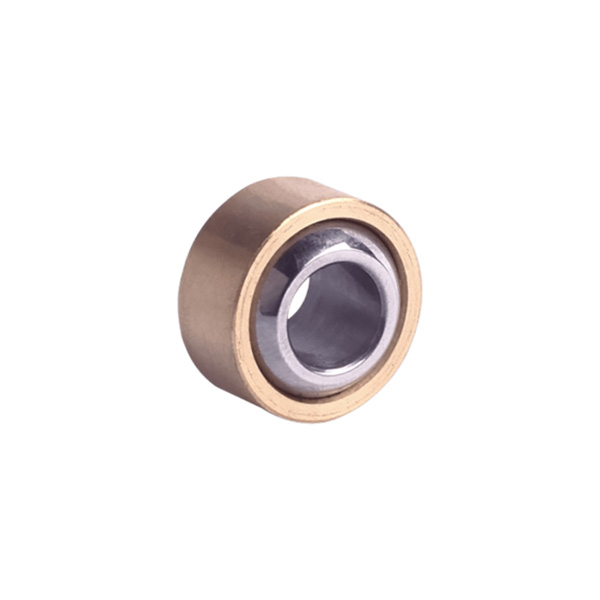

2. Snodi sferici esenti da manutenzione

Questi cuscinetti utilizzano materiali di scorrimento speciali quali:

Strati compositi in PTFE

Materiali rinforzati con fibre

Liner autolubrificanti

Vantaggi:

Manutenzione ridotta

Non è necessaria alcuna lubrificazione frequente

Adatto per ambienti operativi più puliti

3. Cuscinetti sferici di tipo estremità stelo

Questi combinano uno snodo sferico con un alloggiamento filettato.

Applicazioni comuni:

Sistemi di controllo

Meccanismi di sterzo

Collegamenti regolabili

Caratteristiche chiave delle prestazioni

Elevata capacità di carico

Poiché l'area di contatto è più ampia rispetto a quella di molti tipi di cuscinetti volventi, gli snodi sferici possono sopportare forze radiali pesanti.

Sono spesso utilizzati dove le apparecchiature sperimentano:

Forte pressione

Carico d'urto

Movimento ripetuto

Capacità di autoallineamento

Uno dei maggiori vantaggi è la capacità di compensare il disallineamento angolare.

Questo aiuta a ridurre:

Caricamento irregolare

Sollecitazione del bordo

Usura prematura

Adatto per movimento oscillante

Molte macchine non necessitano di rotazione continua.

Gli esempi includono:

Cilindri idraulici che si muovono avanti e indietro

Giunti robotici

Componenti delle sospensioni

Gli snodi sferici funzionano bene in queste situazioni.

Applicazioni comuni degli snodi sferici radiali

Macchine edili

Utilizzato in:

Escavatori

Gru

Caricatori

Attrezzature per movimento terra

Queste macchine generano grandi forze e frequenti movimenti articolari.

Sistemi automobilistici

Le applicazioni includono:

Sistemi di sospensione

Componenti dello sterzo

Meccanismi di collegamento

Attrezzature industriali

Comunemente presente in:

Sistemi idraulici

Macchine da stampa

Apparecchiature per l'automazione

Assemblaggi meccanici pesanti

Attrezzature aerospaziali e di difesa

Le versioni ad alte prestazioni vengono utilizzate laddove l'affidabilità e il controllo del peso sono importanti.

Selezione dei materiali per snodi sferici

Applicazioni diverse richiedono materiali diversi.

La selezione del materiale influisce:

Resistenza all'usura

Resistenza alla corrosione

Capacità di carico

Vita utile

Fattori che influenzano la durata di esercizio dei cuscinetti

Condizioni di carico

Carichi eccessivi possono accelerare l'usura.

I fattori importanti includono:

Carico statico

Carico dinamico

Forza d'impatto

Lubrificazione

Per i cuscinetti acciaio su acciaio lubrificati, è essenziale una corretta lubrificazione.

Aiuta:

Ridurre l'attrito

Prevenire danni alla superficie

Prolungare la vita operativa

Ambiente operativo

Condizioni ambientali come:

Polvere

Umidità

Temperatura

Esposizione chimica

possono influenzare le prestazioni dei cuscinetti.

Suggerimenti per la manutenzione

Controllare lo spazio eccessivo

Un maggiore movimento o allentamento può indicare usura interna.

Mantenere una lubrificazione adeguata

Per i modelli lubrificati, seguire gli intervalli di lubrificazione adeguati.

Ispezionare i componenti di connessione

Poiché i cuscinetti sferici vengono spesso installati nei giunti, è necessario controllare anche l'usura dei componenti circostanti.
