Il rapporto tra cuscinetti sferici e cuscinetti ordinari

I cuscinetti sono un componente cruciale nelle moderne apparecchiature meccaniche. La loro funzione principale è supportare le parti rotanti, ridurre l'attrito durante il movimento e garantire la precisione della rotazione. Esiste un'ampia varietà di tipi di cuscinetti, classificati in base alla struttura, alla modalità operativa e ai materiali di produzione. Gli snodi sferici, tuttavia, hanno una struttura più semplice rispetto ai cuscinetti volventi, essendo costituiti principalmente da un anello interno con una superficie sferica esterna e un anello esterno con una superficie sferica interna. I tipi di cuscinetti sferici radenti sono anche meno complessi dei cuscinetti volventi, classificati principalmente in base alla direzione del carico o all'angolo di contatto nominale. Quindi, ci sono differenze nell'installazione tra cuscinetti e snodi sferici?

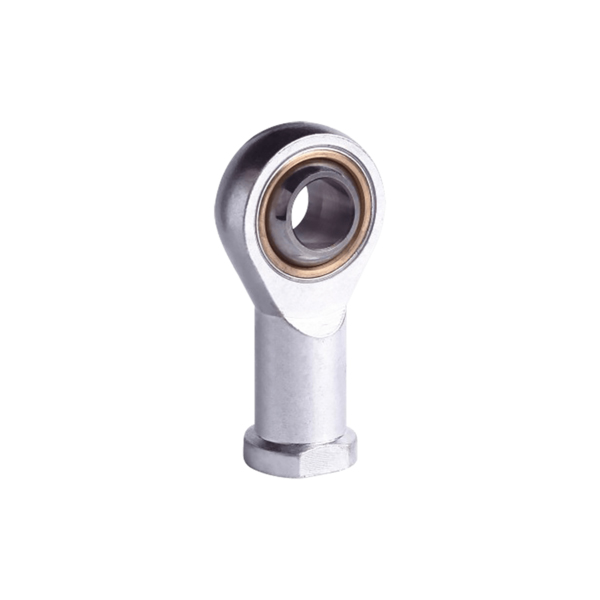

Snodi sfericisono un tipo speciale di cuscinetti radenti. La loro struttura è più semplice dei cuscinetti volventi e consiste principalmente di un anello interno con una superficie sferica esterna e di un anello esterno con una superficie sferica interna. Possono sopportare carichi pesanti e, a seconda del tipo e della struttura, possono sopportare carichi radiali, carichi assiali o carichi radiali e assiali combinati. Gli snodi sferici sono generalmente utilizzati per movimenti oscillanti a bassa velocità. Poiché le loro superfici di scorrimento sono sferiche, possono anche inclinarsi entro un certo intervallo. Possono funzionare correttamente anche in caso di disallineamento significativo tra l'albero del cuscinetto e il foro dell'alloggiamento del cuscinetto.

1. Metodi di installazione dei cuscinetti:

Installazione a freddo:Cuscinettideve essere installato in un'area asciutta e priva di polvere, lontano da apparecchiature che generano trucioli metallici e polvere. Quando l'installazione è necessaria in un ambiente complesso, la contaminazione deve essere ridotta al minimo. A seconda del tipo e delle dimensioni del cuscinetto, è necessario utilizzare metodi meccanici, di riscaldamento o idraulici. Quando si installano cuscinetti di piccole dimensioni con un accoppiamento meno stretto, è possibile utilizzare un manicotto per martellare delicatamente il manicotto in posizione. Il martellamento deve essere applicato in modo uniforme sugli anelli dei cuscinetti per evitare inclinazioni o distorsioni. La maggior parte dei cuscinetti vengono installati utilizzando il metodo di inserimento a pressione. Se gli anelli interno ed esterno di un cuscinetto devono essere installati contemporaneamente su un albero e in un alloggiamento, la pressione applicata ad entrambi gli anelli deve essere uguale e allineata con la superficie di contatto dell'utensile di installazione.

Installazione a caldo: generalmente i cuscinetti più grandi non possono essere installati senza riscaldare il cuscinetto o l'alloggiamento, poiché la forza richiesta per l'installazione aumenta con le dimensioni. La differenza di temperatura tra gli anelli del cuscinetto e l'albero o l'alloggiamento richiesta per l'installazione a caldo dipende principalmente dall'accoppiamento con interferenza e dal diametro dell'accoppiamento del cuscinetto. I cuscinetti aperti non devono essere riscaldati a temperature superiori a 120°C. Non è consigliabile riscaldare i cuscinetti con guarnizioni e schermi a temperature superiori a 80°C (assicurarsi che la temperatura non superi la temperatura consentita delle guarnizioni e del grasso). Quando si riscaldano i cuscinetti, garantire un riscaldamento uniforme ed evitare il surriscaldamento locale.

II. Metodi di installazione dei cuscinetti sferici:

Per ottenere la massima durata operativa e prevenire guasti prematuri degli snodi sferici e delle teste a snodo, sono essenziali un'installazione e una pulizia adeguate.

① I cuscinetti e le teste a snodo devono essere rimossi dal loro imballaggio immediatamente prima dell'installazione per evitare la contaminazione. I componenti del cuscinetto che potrebbero essere stati contaminati da una manipolazione impropria o da un imballaggio danneggiato devono essere puliti con un panno pulito. Le superfici di contatto strisciante degli snodi sferici devono essere abbinate per garantire caratteristiche di attrito e usura ottimali. Pertanto, qualsiasi modifica delle superfici di contatto striscianti può ridurre la durata operativa del cuscinetto. Ciò include la pulizia delle superfici di contatto scorrevoli o l'esposizione a solventi, detergenti, oli o mezzi simili.

② Tutti i componenti correlati devono essere puliti e privi di bave. Inoltre, assicurati di controllare le dimensioni dei componenti rilevanti prima di iniziare il processo di installazione. Snodi sferici: Quando si installano snodi sferici con anelli esterni divisi o divisi, assicurarsi che i giunti siano posizionati a 90° rispetto alla direzione del carico. In caso contrario, la durata sarà ridotta.

Quello che segue è un confronto tra i parametri dei cuscinetti standard e degli snodi sferici.
